Projekt Aichach II

Planung, Lieferung und Aufbau von einer hochverfügbaren und redundanten Richtfunkanlage zum Anbinden eines neuen Gebäudes.

Es wurden hohe Anforderungen an die Abhörsicherheit, Manipulationssicherheit und Störungssicherheit durch Dritte gem. den Konzernvorgaben gestellt. Der Kunde ist tätig im Umfeld von öffentliche Aufträge/Ausschreibungen und Dienstleistungen für kommunale Träger.

Die Richtfunksysteme werden in diesem Projekt eingesetzt, um die Übertragung eines neuen Gebäudes zu gewährleisten, da es vor Ort keine LWL-Infratrukturen gibt und die Kosten für eine eigene verlegte LWL die Kosten um das 16-fache der gelieferten Richtfunkstrecke übersteigen würde. In dem neuen Gebäude besteht ein erhöhtes Datenaufkommen aufgrund von CAD-Datentransfer in Echtzeit auf die Serverstrukturen im bestehenden Gebäude durch etwa 25 Mitarbeiter. Hierbei darf die IP-Telefonie nicht gestört werden.

Unsere erbrachten Leistungen in diesem Projekt:
• Berechnung der Funkfelder und der benötigten Antennengrößen nach Kundenvorgabe
• Auswahl der am besten geeigneten Richtfunkkomponenten

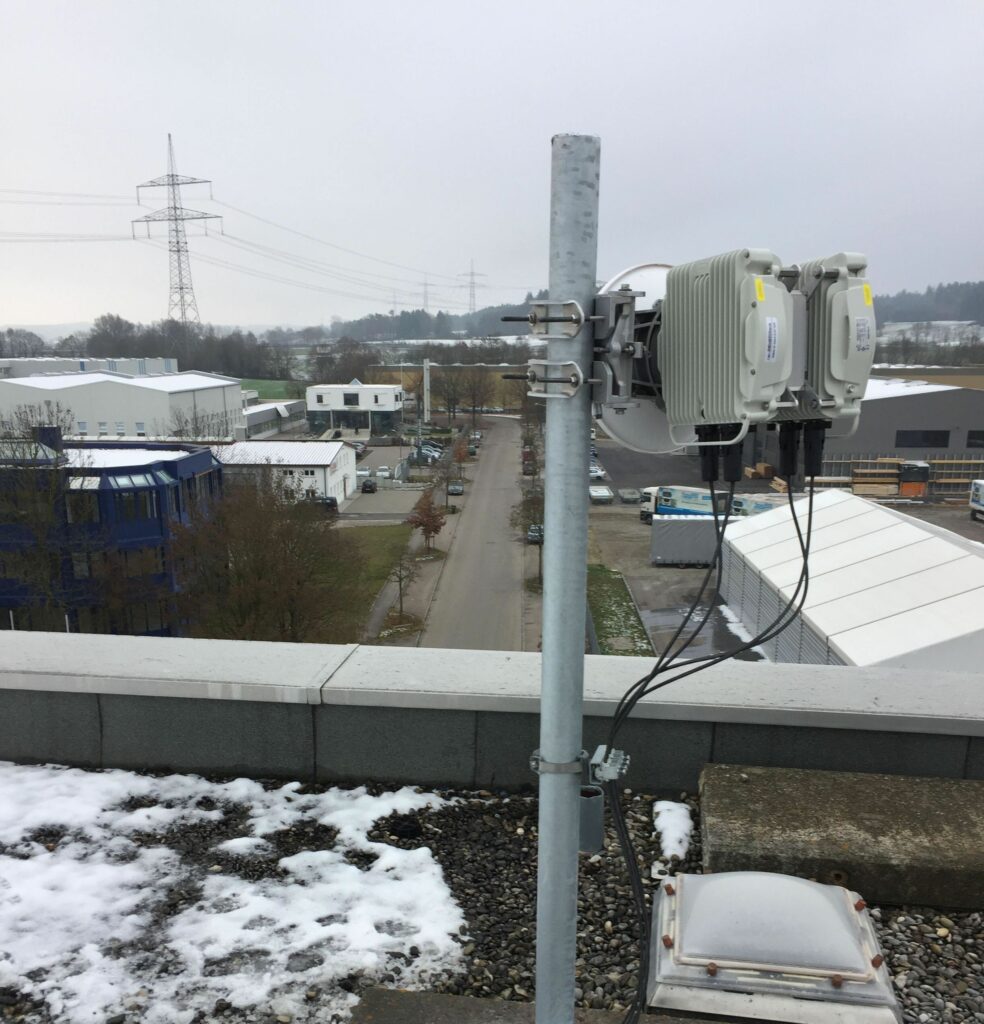

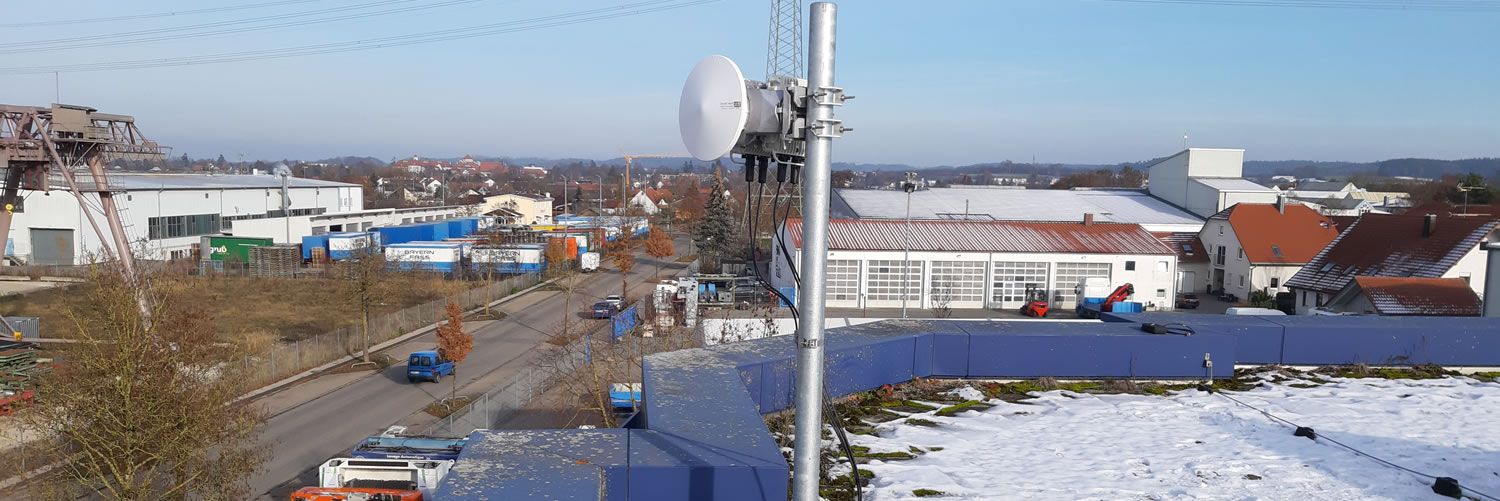

• Installation vor Ort an Standorten des Kunden
• Einrichten von HTTPS/SFTP Zugriff auf das interne Web-Management der Anlagen
• SNMPv2 Aktivierung für manipulationssichere NMS Kommunikation
• Einrichtung der AES Verschlüsselung mit gegenseitigen ausgestellten eindeutigen Zertifikaten für die Verschlüsselung der Richtfunkframes auf der Luftschnittstelle
• Zusätzliche QinQ VLAN End-to-End Tunnel auf dem Richtfunksystem zur erweiterten Datenisolierung gegenüber anderen Ethernet Ports der Anlage
• QoS basierend auf DiffSRV zur Priorisierung von VoIP auf der Funkschnittstelle
• Frequenzkoordinierung mit der Regulierungsbehörde
• Beschriften und markieren der einzelnen Systemkomponenten
• Erstellen einer Dokumentation zur schnellen Wiederherstellung und Fehlersuche
• Telefonischer Support mit kurzer Reaktionszeit (u.a. mit Teamviewer)
• Servicevertrag für 3 Jahre mit Ersatzteilen und Vor-Ort Support

Besonderheiten:
• DGUV 100-500 Betreiben von Arbeitsmitteln, Kapitel.2.10 Hubarbeitsbühnen
• DGUV 208-019 Sicherer Umgang mit fahrbaren Hubarbeitsbühnen
• DGUV 112-198 Arbeiten in der Höhe und korrekte Nutzung von PSA
• DGUV 112-199 Höhenrettung mit PSA und Rettungsgerät
• DGUV 203-030 Arbeiten an Funkstandorten (ehem. BG 8691)
• VDE 855.300 Vorgaben im Umgang mit Antennen und Sicherheitsbereiche

Projekt 2018
